BİG-BAG DOLUM MAKİNELERİ

Big-Bag dolum makinesi, toz ve granül malzemelerin silolardan big-bag torbalarına, PLC kontrolü ile doldurulması işlemini gerçekleştirir. İsteğe bağlı olarak doldurma işlemi 200-1500 kg'lık ağırlıklar arasında olabilir. Besleme elemanı olarak, malzeme cinsine göre; Tek vidalı besleyici, Kapaklı besleyici veya Bantlı besleyici kullanılır. Big-Bag'in dört köşesinde bulunun kulakları makinenin kancalarına operatör tarafından takılır. Elektronik pano üzerinde bulunan operatör panelden doldurulmak istenen değer girilir ve doldurma işlemine başlanır. Malzemenin torbaya tam olarak dolması için dolum esnasında çeşitli periyotlarda hidrolik kaldırma sistemi devreye girerek torbayı sarsar ve malzemenin torbaya yerleşmesini sağlar. Yavaş besleme değerine gelindiğinde besleme elemanı yavaşlayarak hassas dolum sağlanır. Set edilen ağırlık değerine gelindiğinde sistem otomatik olarak durur ve torbayı aşağı indirir.

Yarı Otomatik Big-Bag Dolum Makinesi

Big-Bag makinenin kancalarına operatör tarafından takılır. Dolum İşlemi Bitince yine operatör tarafından çıkarılır ve torba makinenin üzerinde kalır. Bir fork-lift yardımıyla alınır ve yeni big-bag takılır. Yani dolu torba alınmadan yeni torba doldurulmaya başlanamaz.

big bag torba dolum makinası
Malzeme Çimento
Deterjan
Gıda
Kimya
Demir-Çelik
Plastik
Kömür
Maden
Kapasite 10-20 ton/s
Hassasiyet +/- % 5
Tartı sistemi Load Cell
Kontrol Sistemi PLC (Siemens)

 Tam Otomatik Big-Bag Dolum Makinesi

Big-Bag kancalara operatör tarafından takılır. Dolum işlemi bittiğinde kancalar otomatik olarak açılır ve torba makinenin üzerinde bulunan makaralı konveyörün üzerinde kalır. Motorlu olan bu ünite sayesinde çıkış konveyörüne götürülür. Yeni torba takılarak aynı işlem tekrarlanır.

Kamyon Üstü Big-Bag Dolum Sistemleri

Çimento sektörüne özel üretilen kamyon üstü Big-Bag dolum sistemleri tamamen SAFMAK firmasına ait bir tasarım olup 26 yıllık deneyimimizin sağladığı bilgi birikimi ile sektörün ihtiyaçlarına sorunsuz, ekonomik ve hızlı çözümler üretmek amacı ile geliştirilmiştir. Çimento dolumu yapılan Big-Bag' lerin ayakta durma sıkıntısı bu sistemler sayesinde çözülmüş olup, depolama ve kamyonlara nakliyesinde ortaya çıkan yer ve zaman kayıpları minumuma indirilerek büyük ekonomik kazanç sağlanmıştır. 10-20 ton/ saat kapasiteye kadar çalışabilen sistemler 4 dakikada 1 tonluk big-bag dolumunu hassas dolum yaparak gerçekleştirmektedir. Dolum esnasında tozuma SAFMAK firmasına ait detay tasarımları ile önlenmekte, filtrelenen tozuyan malzeme tekrardan geri kazanılmaktadır.

big bag kamyon dolum
Malzeme Çimento
Kapasite 10-20 ton/s
Hassasiyet +/- % 5
Tartı sistemi Load Cell
Kontrol Sistemi PLC (Siemens)

BİG-BAG DOLUM SİSTEMLERİ EKİPMANLARI

Big-Bag Besleme Ekipmanları

Big-Bag Dolum Ünitesine ilgili silodan ürünün beslenmesini sağlayan ekipmandır.
Malzeme karakteristiğine, üretim kapasitesine ve fabrika şartlarına göre vidalı besleyici, bantlı besleyici veya kapaklı besleyici tercih edilebilmektedir. Genelde toz malzemelerde tozumayı engellemek için vidalı besleyici kullanılırken; taneli malzemelerde bantlı besleyici tercih edilir.

big-bag klape big-bag bant besleme   big-bag vidali besleme

Big-Bag Şişirme ve Vakum

Bu özellik genellikle içi polyetilen kaplı, hava sızdırmaz Big-Bag'ler için kullanılan opsiyonel ekipmandır. Big-Bag'in ağzı dolum şutuna geçirildikten sonra fan torba içine hava üfleyerek Big-Bag'in şişkin bir şekil almasını sağlar, böylelikle Big-Bag'in tüm hacminden yararlanılabilmektedir. Şişirme havası, çift cidarlı olan dolum şutunun dış cidarından verilmektedir. Şişirme süresince pnomatik valf vakum hattını kapatmaktadır. Dolum esnasında torba içinde oluşan tozlu hava dış cidardan emilerek fabrika vakum hattına veya opsiyonel filtre ünitesine iletilir. İç cidardan ise malzeme akışı gerçekleşmektedir.

big-bag vakum big-bag vakum

Big-Bag Otomatik Kanca

Otomatik kanca, Big-Bag dolum sistemlerinde opsiyonel olarak sunulur. Big-Bag'in kulaklarını tutan 4 adet kanca 4 adet pnomatik piston tarafından kontrol edilmektedir. Dolumun tamamlanmasından sonra PLC sistemi kancaların otomatik olarak açılmasını sağlar. Böylece dolu olan Big-Bag çıkış konveyörü tarafına otomatik olarak iletilebilmektedir.

big-bag otomatik kanca

Konveyörler

Üretim kapasitesini arttırmak ve seri çalışılması gereken durumlarda dolu Big-Bag'leri çıkış tarafına doğru iletmek için kantar üstü ve çıkış konveyörleri kullanılmaktadır. Konveyörler kullanıldığında Big-Bag'i makineden almak için fork-lift, kullanılabilir. Aksi takdirde forklift platform kantarına zarar verebilir ve kullanılması sakıncalıdır.

big-bag konveyor

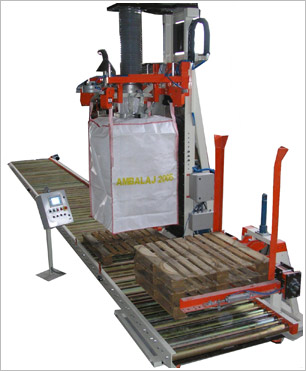

Big-Bag Palet Magazin Ünitesi

Bu opsiyon dolum makinesinin yanına monte edilir ve kantar üstü konveyörü ve çıkış konveyörü ile birlikte alınması önerilir. Palet magazin ünitesi 20 palet kapasitesinde olup, pinomatik pistonlar vasıtası ile paletleri tek tek kantardan önceki konveyöre transfer etmektedir. Bu ünite, stok bölümü, pnömatik ayırıcı pistonları ve makaralı konveyör bölümünden oluşmaktadır. Ünite Big-Bag dolum makinesi otomasyonu ile senkronize çalışmaktadır.

big-bag palet komple

Otomasyon

Sistemin tüm otomasyonu PLC kontrolü ile sağlanmaktadır. Operatör, operatör panel üzerinden bazı parametreleri değiştirebilir veya izleyebilir. Bu parametrelere örnek olarak: Dolum Değeri, Tolerans, Ön Kesme Değeri vs...verilebilir.
Ayrıca tuş takımından hızlı-yavaş besleme değerli motor devirleri, kalibrasyon ve otomasyon parametreleri girilebilmektedir. PLC güç panosu içinde ayrıca tüm ekipmanların güç elemanları da monte edilmektedir.
